Коммутаторы этажные

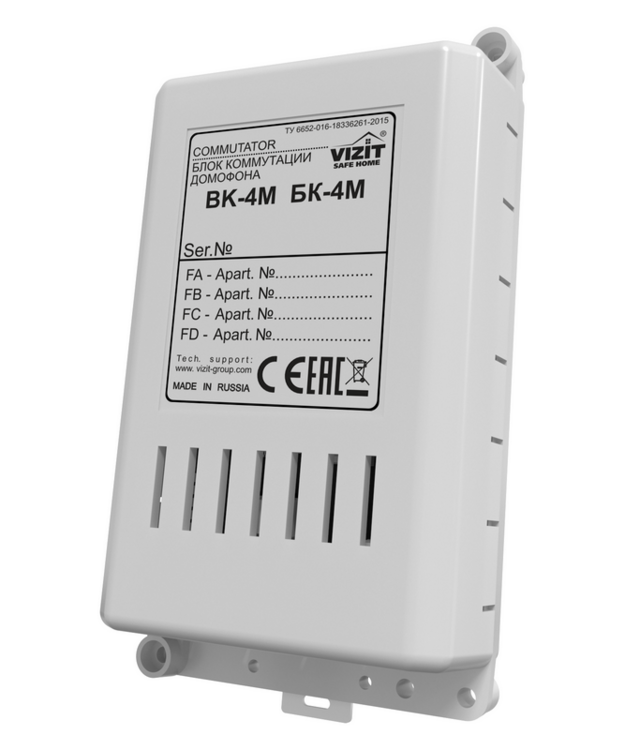

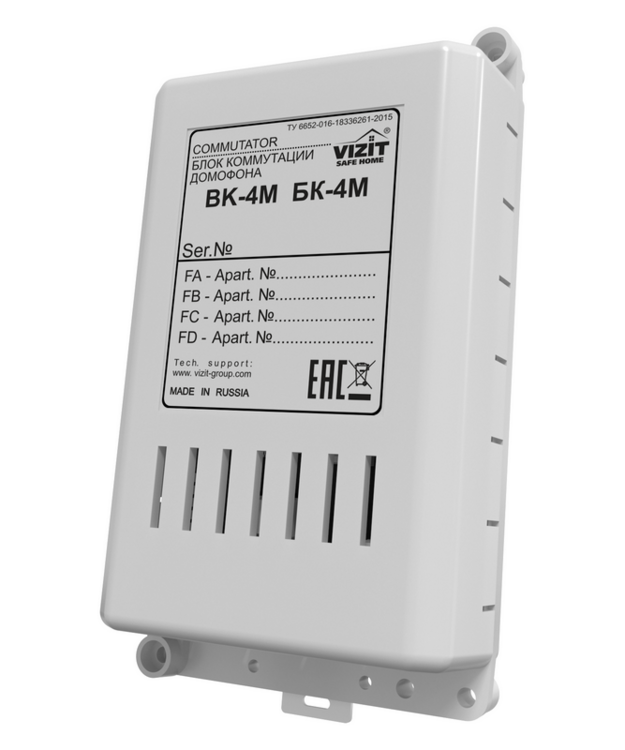

БК-4М
Описание
Блок коммутации домофона БК-4М предназначен для подключения абонентских устройств (УКП) к подъездной линии связи домофонов VIZIT
-
Количество подключаемых УКП - не более 4 устройств
-
Перемычки - 12 шт

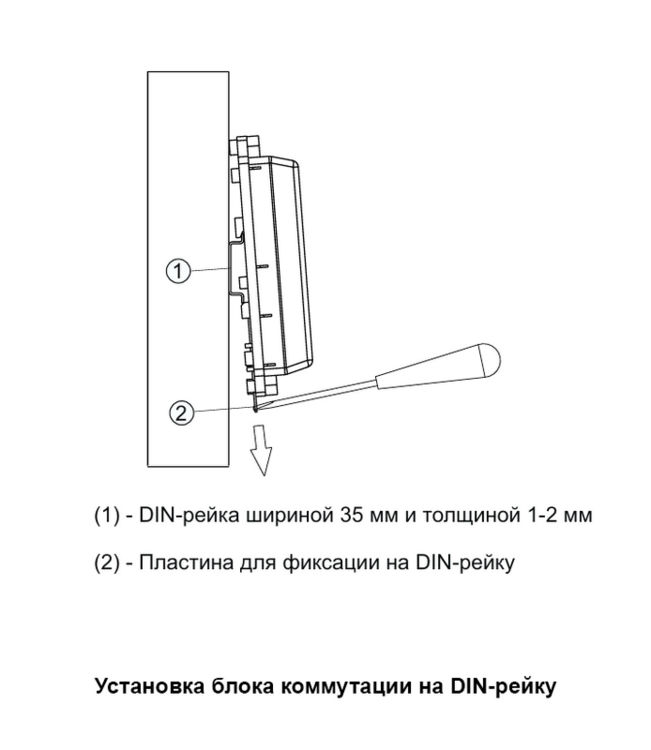

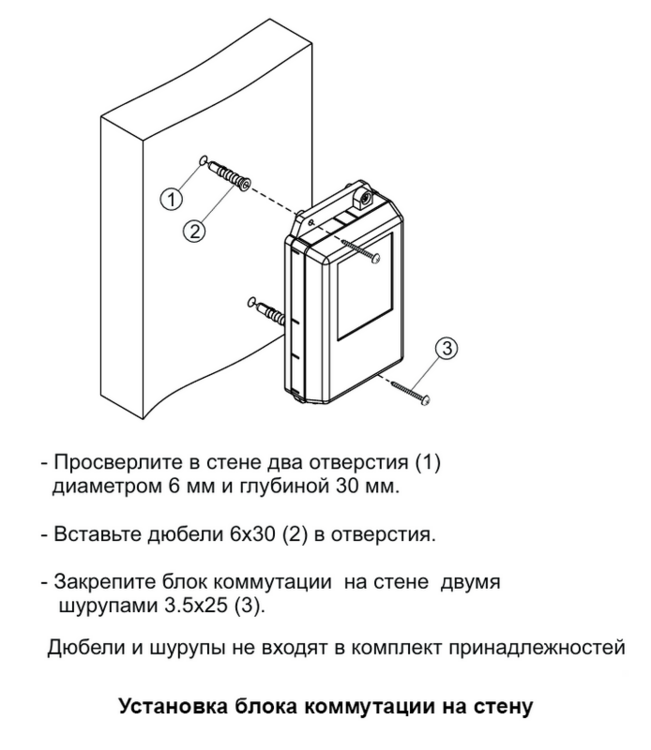

- Вариант установки - на DIN-рейку или стену
-

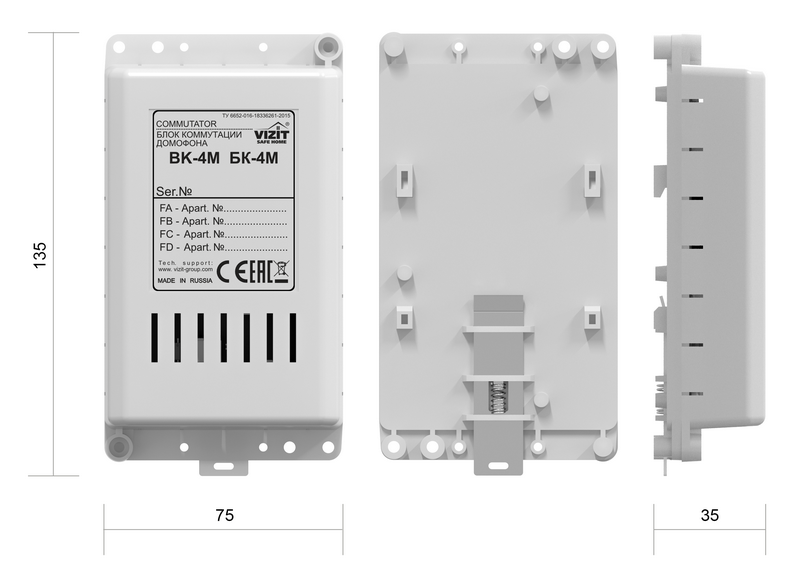

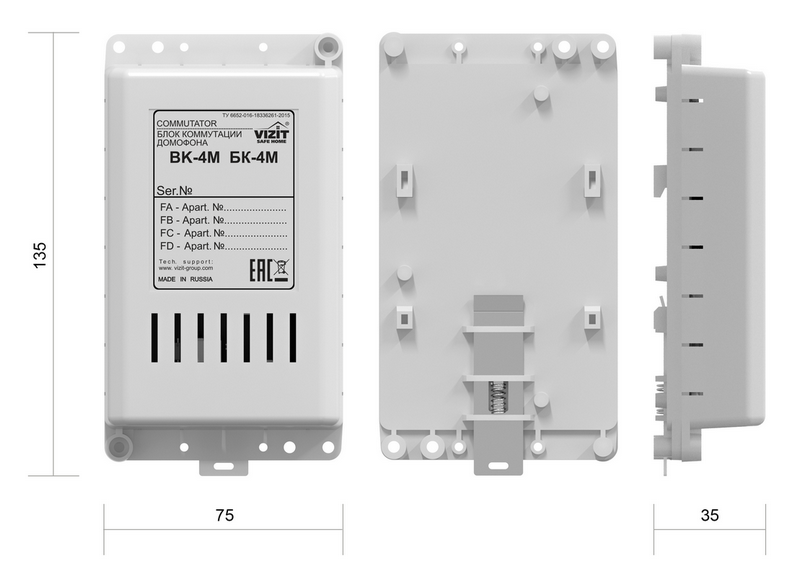

Габаритные размеры (ШхВхГ) - 75х135х35 мм
-
Диапазон рабочих температур - от плюс 1°С до плюс 40°С.
Рекомендуется установка блока коммутации в монтажные боксы VIZIT
Документация и файлы:
| Название | Файл | Дата | Размер | Формат |
|---|---|---|---|---|
| Паспорт | 467758034PS_06 Паспорт БК-4М.pdf | 20.11.2025 | 72.35 KB | |
| Схема принципиальная | BK-4M_100726.pdf | 16.09.2022 | 80.23 KB | |
| Инструкция (ред. 2014) | БK-4M_OI_ru_20140314_A4.pdf | 25.04.2014 | 489.72 KB |
Схема подключения:
