Коммутаторы координатные
БК-100М
Описание

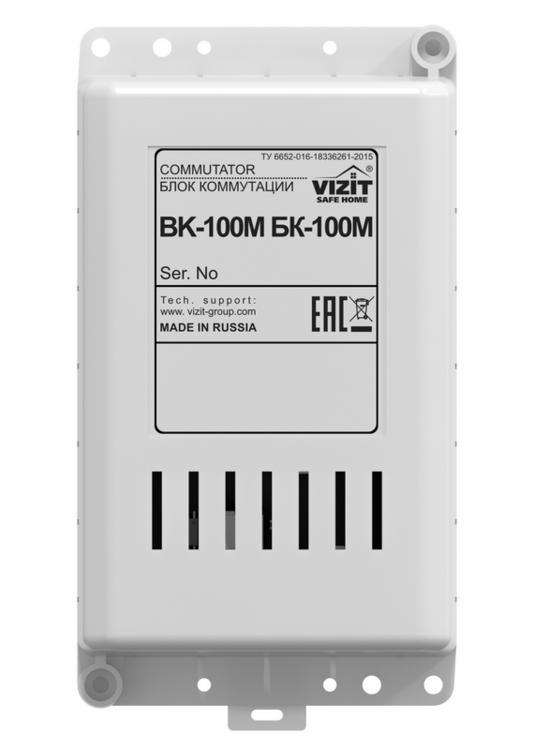

Блок коммутации домофона БК-100М предназначен для подключения абонентских устройств (УКП) к подъездной линии связи домофонов VIZIT
- Количество подключаемых УКП - не более 100

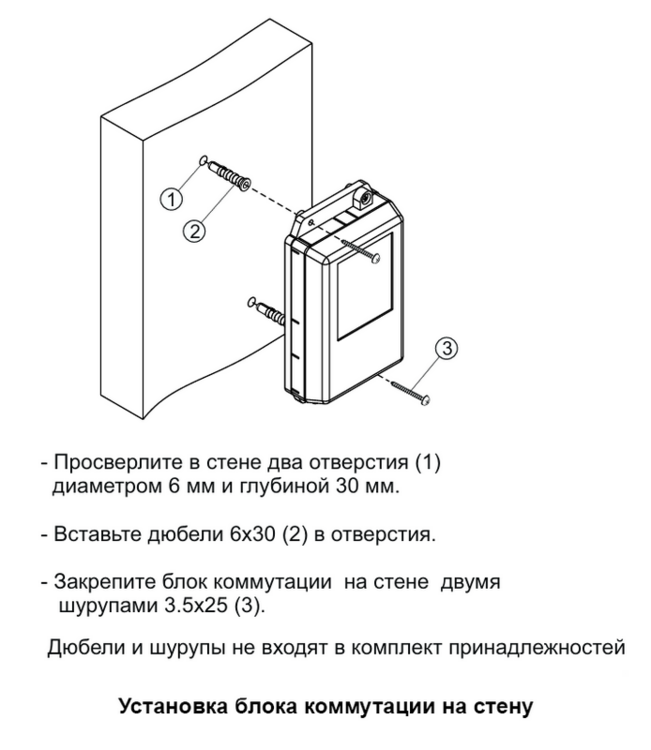

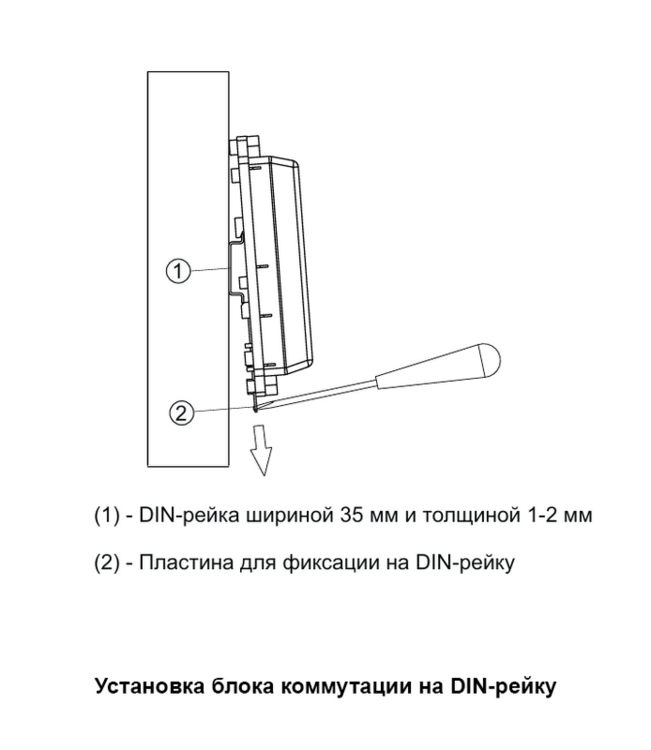

- Вариант установки - на DIN-рейку или стену

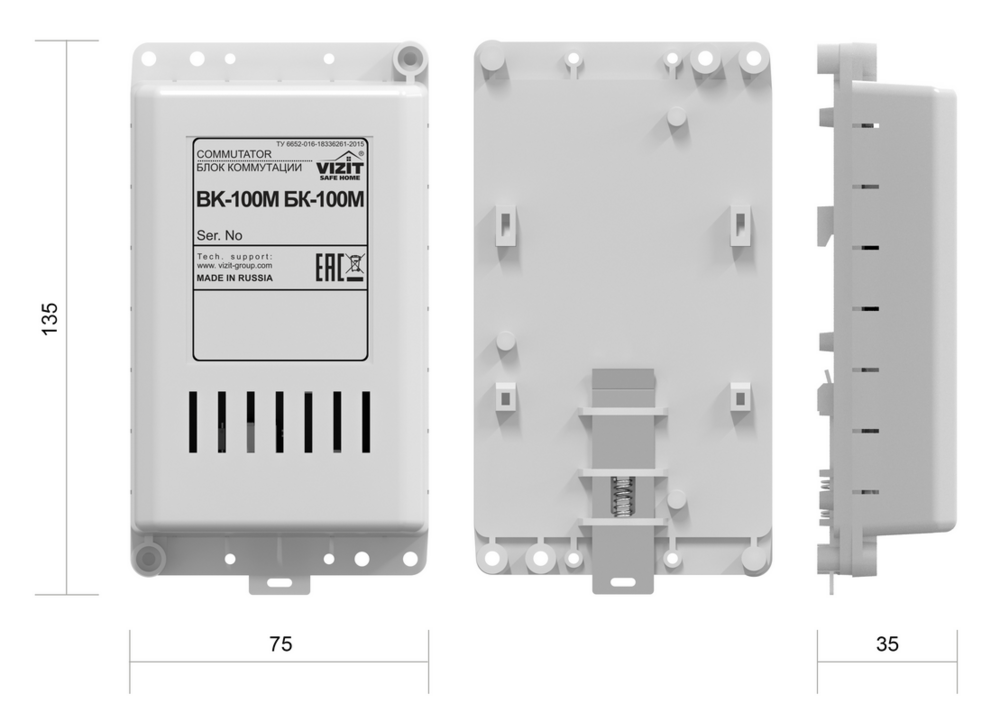

- Габаритные размеры (ШхВхГ) - 75х135х35 мм
- Диапазон рабочих температур - от плюс 1°С до плюс 40°С.
Рекомендуется установка блока коммутации в монтажные боксы VIZIT
Документация и файлы:
| Название | Файл | Дата | Размер | Формат |
|---|---|---|---|---|
| Паспорт | 467758036PS_07 Паспорт БK-100M.pdf | 18.11.2025 | 50.92 KB | |
| Схема принципиальная | BK-100M_100726.pdf | 16.09.2022 | 103.88 KB | |
| Инструкция (ред. 2014) | БK-100M_OI_ru_20140314_A4.pdf | 28.04.2014 | 275.17 KB |
Схема подключения:
